产品规格

技术参数

项目 CE7000-130AP
结构 砂砾辊轴型
驱动方式 数字式伺服驱动
最大切割面积 (W x L) 1220mm × 50m
精度保证的切割面积(*1) 1200mm × 3m
可加载介质的宽幅 (*2) 最小 594mm
最大 1321mm
可加载卷材介质的内径 3英寸
可加载卷材介质的外径 最大200mm
可加载卷材介质的质量 20kg以下
压轮数量 5个
最大切割速度 600mm/s (各方向)
切割压力 最大4.41N (450gf)
机械分辨率 0.005mm
可编程分辨率 GP-GL: 0.1/0.05/0.025/0.01mm
HP-GL™ (*3):0.025mm
距离精度 最大0.1mm/2m (*1)(*4)
刀架数量 2个
笔的类型 水性笔,圆珠笔
标准接口 USB 2.0 (高速),以太网接口 (10BASE-T/100BASE-TX)
缓存 2MB
指令集 GP-GL / HP-GL™ (通过菜单选择) (*3)
显示 背光显示LCD屏 (分辨率 240×128),支持10国语言
电源 AC100-120V/200-240V,50/60Hz
功耗 最大100W
使用环境 温度: +10至+35°C,湿度: 35至75% R.H. (无结露)
保证精度环境 温度: +18至+28°C,湿度: 40至65% R.H. (无结露)
外部尺寸(W x D x H) 约1704 × 1148 × 1215mm (包括支架和介质框)
质量 约60kg (包括支架和介质框)
操作系统 (*5) Windows 10/8.1/7
本机专用于服装业的优质绘图纸,请注意。
(*1)
使用日本图技指定的条件和介质来操作。
(*2)
指可安装介质的宽度。精度保证的最小介质宽度指将压轮放置在介质两侧5mm内时的宽度。片状纸(剪纸)不在保证对象范围内。
(*3)
HP-GLTM是美国惠普公司的注册商标。
(*4)
关于测量精度,为使用日本图技指定的Mylar膜测量时的精度。
(*5)
操作系统软件开发商已停止支持的操作系统,日本图技的应用软件也无法对应。

标准配件

项目 数量 描述
电源线 1 规格依所在国家地区而定
USB线 1 约2.9米长
刀具 1 PHP33-CB09N-HS
刀片 1 CB09UB-1P
小型放大镜 1 PM-CT-001
支架 1 ST0121 含介质框
圆珠笔笔架 1 PHP34-BALL
圆珠笔 1 KB700-BK (黑色)
CD光盘 1 用户手册,Windows驱动程序
手册 1 安装手册,刀片手册,安全手册

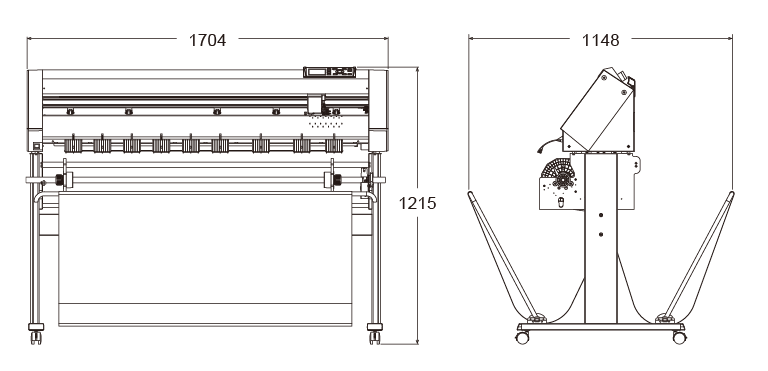

尺寸


*
单位:mm,误差 : +/- 5 mm
