产品规格

技术参数

项目 FC9000-75 FC9000-100 FC9000-140 FC9000-160
结构 砂砾辊轴型
驱动方式 数字式伺服驱动
最大切割面积 (W x L) (*1) 762mm × 50m 1067mm × 50m 1372mm × 50m 1626mm × 50m
精度保证的切割面积 (*1) 742mm × 15m 1047mm × 10m
762mm × 15m
1352mm × 10m
762mm × 15m
1607mm × 10m
762mm × 15m
可加载介质的宽幅 (*2) 最小 50mm
最大 920mm
(36.2 英寸)
最大 1224mm
(48.1 英寸)
最大 1529mm
(60.1 英寸)
最大 1850mm
(72.8 英寸)
可加载卷材介质的直径 76~200mm (使用固定介质用法兰附件OPH-A21时最大为160mm)
可加载卷材介质的质量 12kg 16kg 20kg 24kg
可卷取的卷材介质宽度 - 200~1372mm 200~1626mm
可卷取的卷材介质质量 - 20kg
最大横切宽幅 762mm 1067mm 1372mm 1626mm
最大切割速度 1485mm/s (45°方向)
轴方向加速度 最大39.2m/s2 (45°方向)
切割压力 最大5.88N (600gf)
最小字符尺寸 约5mm见方的字母或数字 (对于不同的字符字体和介质而有所差异)
机械分辨率 0.005mm
可编程分辨率 GP-GL: 0.1/0.05/0.025/0.01mm
HP-GL™ (*3):0.025mm
距离精度 (*1) 最大0.1mm/2m (不包括介质的伸缩)
压轮数量 2个 3个 4个 (最大5个/选件)
刀架数量 1个 (可追加1个选件工具)
刀片种类 超钢
笔的类型 水性笔,圆珠笔
适用介质类型 厚度0.25mm以下的标记膜(PVC/荧光/反射),聚酯薄膜(有指定条件),
高亮度反射膜(钻石级/工程级) (*4)
显示 背光显示LCD屏 (分辨率 240×128),支持10国语言
标准接口 USB 2.0 (高速),以太网接口 (10BASE-T/100BASE-TX),RS-232C (选件)
缓存 2MB
指令集 GP-GL / HP-GL™ (通过菜单选择,或根据接收到的数据自动选择) (*3)
操作系统 (*5) Windows 10 (Home / Pro / Enterprise / Education)
Windows 8.1 (Windows 8.1 / Pro / Enterprise)
Windows 8 (Windows 8 / Pro / Enterprise)
Windows 7 (Ultimate / Enterprise / Professional / Home Premium)
Mac OS X 10.6~10.11 / macOS 10.12~10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
操作软件 (*6)
下载
Graphtec Pro Studio(Windows)(*7),Graphtec Studio(Mac),Cutting Master 4(*7),Windows驱动
电源 AC 100V ~ 240V, 50/60 Hz
功耗 最大120W
使用环境 温度: +10至+35°C,湿度: 35至75% R.H. (无结露)
保证精度环境 温度: +16至+32°C,湿度: 35至70% R.H. (无结露)
外部尺寸(W x D x H) (*8)
* 包含支架和布制介质框
约 1360 × 1151 × 1232 mm 约 1665 × 1151 × 1232 mm 约 1970 × 1151 × 1232 mm 约 2224 × 1151 × 1232 mm
质量(*8)
* 包含支架和布制介质框
约49 kg 约56 kg 约64.0 kg (安装有自动卷纸装置时约为80.9kg) 约70.0 kg (安装有自动卷纸装置时约为88.5kg)
安全认证 PSE,UL/cUL,CE标记
EMC认证 VCCI Class A,FCC Class A,CE标记
(*1)
使用日本图技指定的条件和介质来操作。切割长尺寸介质时,需配合介质框使用。
(*2)
加载介质时有操作条件要求。
(*3)
HP-GLTM是美国惠普公司的注册商标。
(*4)
当使用某些等级的高亮度反射膜时,建议使用CB15UA/CB15UA-K30刀片以及加强介质的载片。
(*5)
操作系统软件开发商已停止支持的操作系统,日本图技的应用软件也无法对应。
(*6)
相关软件可从日本图技公司的主页上下载。
(*7)
安装后首次使用时,需联网注册一次。
(*8)
包括支架和介质框。

标准配件

项目 数量 描述
电源线 1 规格依所在国家地区而定
USB线 1 约2.9米长
刀具 1 PHP33-CB09N-HS
刀片 1 CB09UB-1P
小型放大镜 1 PM-CT-001
水性笔笔架 1 PHP31-FIBER
水性笔 1 KF700-BK (黑色)
支架 1 适用于FC9000
卷材支架 1 滚轴和固定组件
布制介质框 1
法兰套装 1 OPH-A21
DVD光盘 1 用户手册,Graphtec Pro Studio软件(1个许可证),
Graphtec Studio (Mac)软件,Cutting Master4软件,Windows驱动程序
印刷品 1 安装手册,刀片手册,安全手册

选配

项目 部件编号 描述
自动卷纸装置 OPH-A43 适用于FC9000-140
OPH-A44 适用于FC9000-160
追加压轮 OPH-A47 适用于FC9000-140或FC9000-160
第2笔托 ECK0013 适用于双工具配置 (经销商选件)
法兰 OPH-A21 固定介质用法兰
Graphtec Pro Studio Plus OPS682-PLS 包括全部高级功能的设计类软件 (1个许可证)
Graphtec Pro Studio Plus 烫钻版 OPS682-RSF 莱茵石(人造宝石)烫钻功能的专用版 (1个许可证)
Graphtec Pro Studio Plus 排料版 OPS682-ANF 自动排料功能的专用版 (1个许可证)

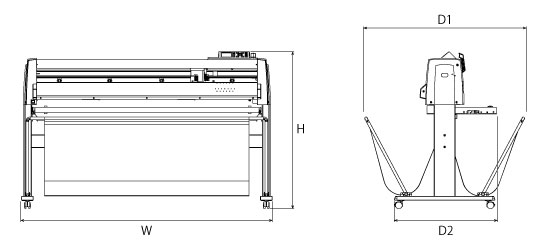

尺寸

FC9000

  FC9000-75 FC9000-100 FC9000-140 FC9000-160
外型尺寸 (约)
【W × D1(D2) × H】
1360 × 1151(840) × 1232 mm 1665 × 1151(840) × 1232 mm 1970 × 1151(840) × 1232 mm 2224 × 1151(840) × 1232 mm
*
包含支架和布制介质框
*
误差 : +/- 5 mm
